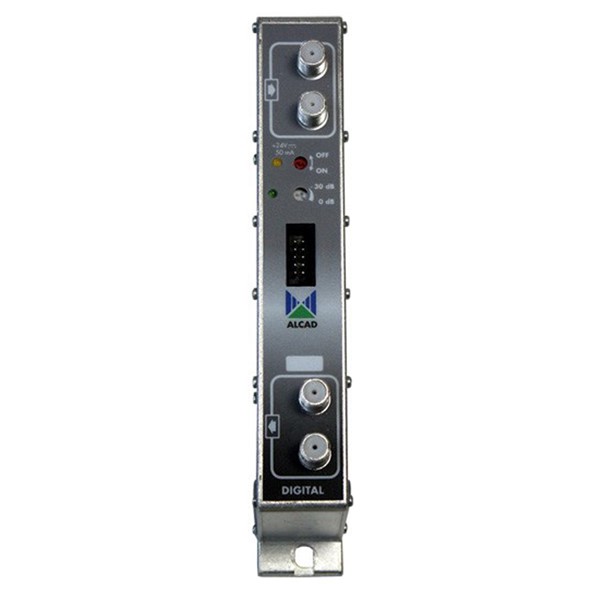

ZG-211_ FM zesilovač, F-konektory


Kanálové zesilovače ZG-211 jsou selektivní a výkonné zesilovače určené pro zesílení analogového FM signálu. Jsou součástí uceleného systému pro stavbu hlavních stanic STA/TKR, který sestává ze zesilovačů ZG rozdělených dle TV pásem (pro UHF typ 431, pro I., III. a S pásmo typ 611, pro FM typ 211), napájecího zdroje AS-125 nebo AS-326 a příslušenství (montážní skříně a rámy, předzesilovače, napájecí výhybky, zakončovací odpory, propojky). Moduly ZG-211 lze pomocí redukcí kombinovat s řadou ZG-421 (osazenou IEC konektory). Svojí jednoduchou montáží, variabilitou a vysokou spolehlivostí je ideálním stavebním prvkem pro společné televizní antény a malé kabelové rozvody.



frekvenční rozsah FM 87,5 - 108 MHz
zesílení 53 ± 3 dB
regulace zesílení 30 dB
max. výstupní úroveň (DIN45004B) 2x 109 dBµV
max. výstupní úroveň (IMD3 -60 dB) 2x 109 dBµV
tlumení odrazu na vstupu >10 dB
napájení pro předzesilovač -
napájení 24Vdc, 80 mA
konektory F-konektor (F-connector)
stupeň krytí IP20
provozní teplota okolí -10°C až (up to) +45°C / 55°C (bez ventilátoru / s ventilátorem) (without ventilator/with ventilator)
teplota uvnitř zařízení -10°C až (up to) +65°C
hmotnost 0,4 kg
rozměr balení 196 x 76 x 32 mm
