TMS-214_ 4x DVB-S,S2 / 2x DVB-T,C transmodulátor, 2x vstup/ 2x výstup, CI

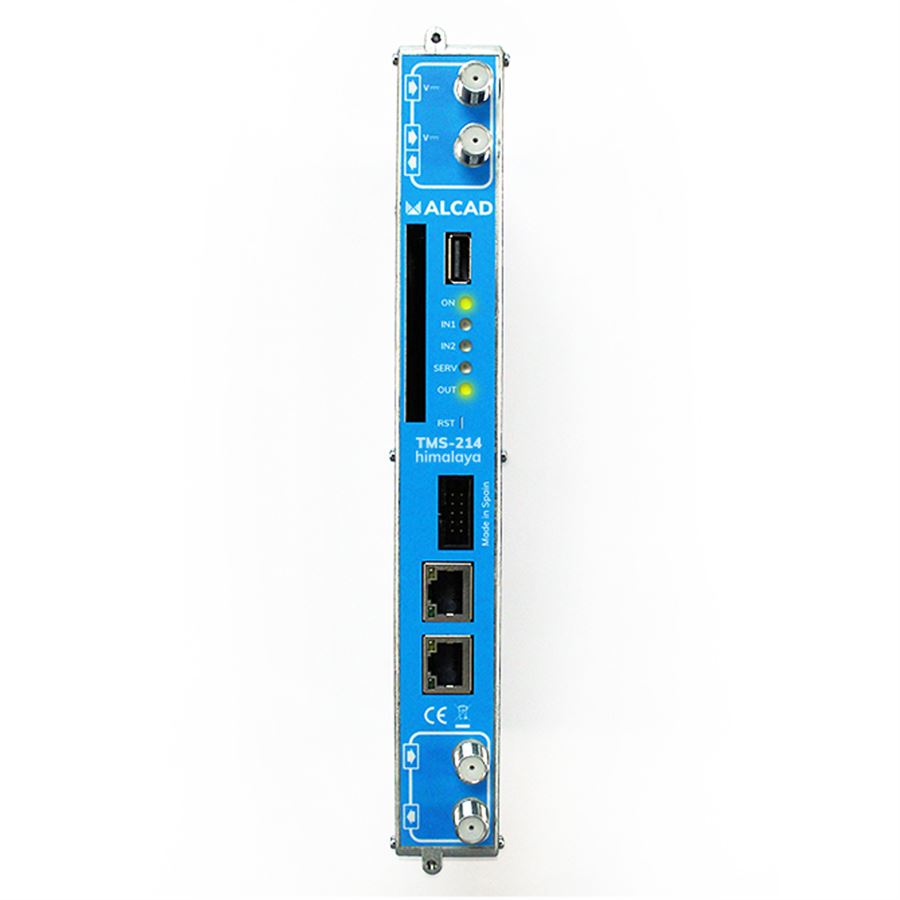

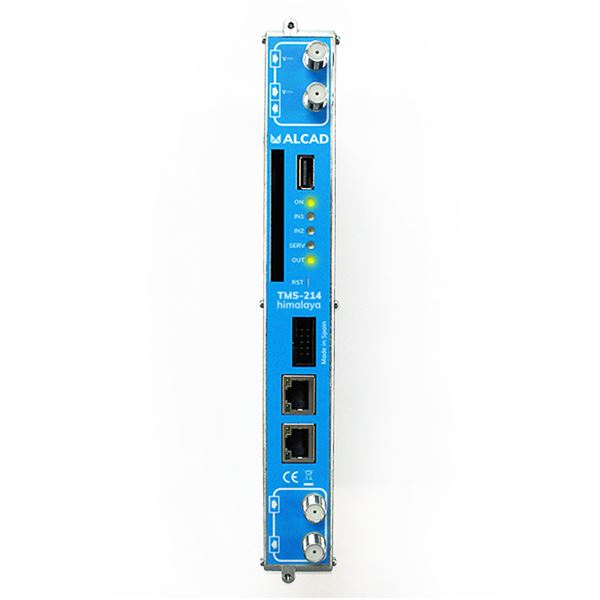

Transmodulátor ALCAD Himalaya TMS-214 slouží k převodu 4 satelitních transpondérů DVB-S/S2 do dvou výstupních DVB-T nebo DVB-C kanálů v TV pásmu 47 až 862 MHz. Transmodulátor má 2 vstupy a 2 výstupy.
Je vybaven slotem Common Interface pro vložení CAM a účastnické karty pro kódované služby. TMS transmodulátory lze konfigurovat pomocí webového prohlížeče v počítači připojeném přes ethernetový kabel.




---------------------------------------- VSTUPY---------------------------------------
příjem DVB-S, DVB-S2
počet vstupů 2
počet přijímačů 4
kmitočtový rozsah DVB-S/S2 950 - 2150 MHz
vstupní úroveň DVB-S/S2 40-95 dBµV / 45-95 dBµV
symbol rate pro DVB-S/S2 1 ... 45 MS/s
napájení LNB 13/18V, 0/22 kHz, DiSEqC 2.0/ 350 mA
---------------------------------------- TS procesing --------------------------------
editace PSI/SI generování a vložení tabulek PAT, PMT, CAT, SDT, NIT, TDT, TOT, EIT
změna NIT ano
řízení LCN, TDT, TOT ano
výběr PID ano
počet podporovaných kodovaných programů zavisí na CAM modulu
--------------------------------------- VÝSTUP -----------------------------------------
počet výstupů 2
kmitočtový rozsah DVB-T/C 47 - 862 MHz
výstupní úroveň 80 ± 2 dBµV
regulace výstupní úrovně 20 dB
MER 39 ± 2 dB
DVB-T mod 2K, 8K
modulace DVB-T QPSk, 16QAM, 64QAM
modulace DVB-C 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
DVB-C symbol rate 1 - 8 Mbaud
šířka DVB-T kanálu 6, 7, 8 MHz
útlum výstupní smyčky 1 ± 0,25 dB
------------------------------------------ OBECNÉ --------------------------------------
napájení 12/ 1030 mA ze zdroje FA-512
PCMCIA slot ano, CI slot (EN 50221)
stupeň krytí IP30
provozní teplota -10°C až +50°C
rozměr 256 x 138 x 29 mm
hmotnost 1,4 kg
