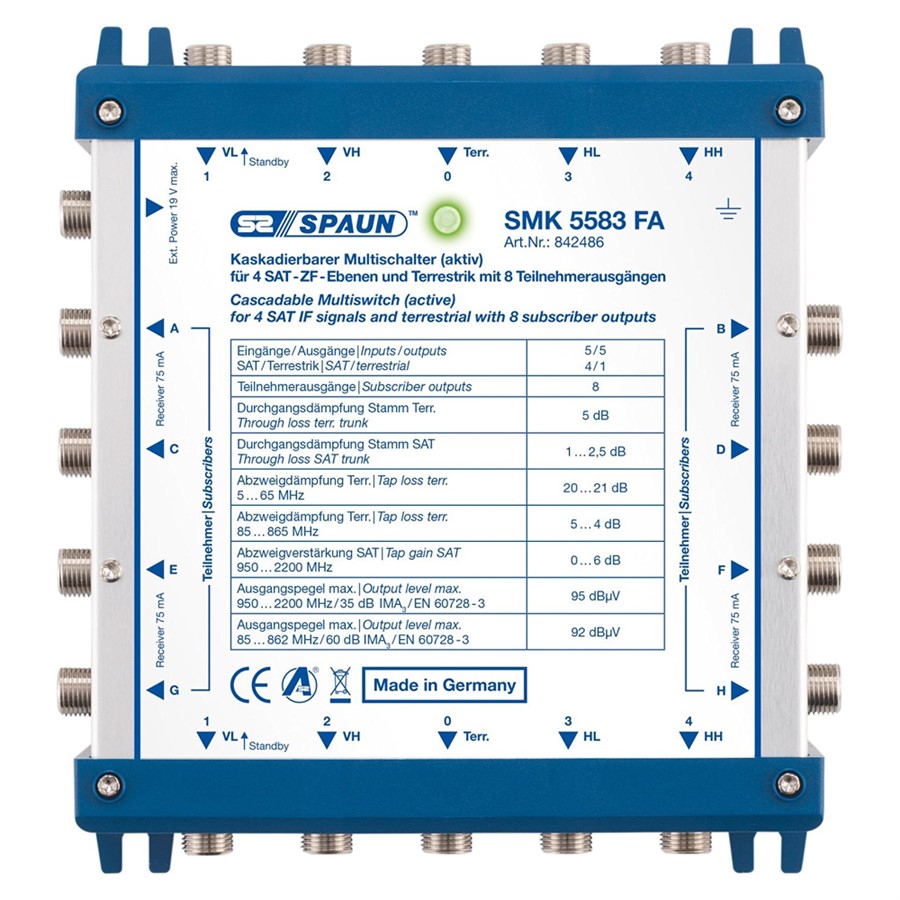

SMK 5583 FA_ set aktivního hvězdicového multipřepínač 5x8


SMK 5583 FA je set hvězdicového multipřepínače pro 4xSAT+TV vstup a 8 výstupů. V setu je:
1 ks. SMK-5583 FA
1 ks. BL-300
1 ks. napájecí zdroj 15 až 18 V/1 A
1 ks. redukce DC JACK/F (napájení se pomocí redukce zapojí do F-konektoru napájecího vstupu multipřepínače)


Multipřepínač lze instalovat i v kaskádě až 5 kusů SMK 5583 FA. V případě zájmu kontaktujte naše technické oddělení.



typ pro hvězdicovou nebo kaskádovou instalaci
počet vstupů 5 (4xSAT + TV)
počet výstupů 5 (4xSAT + TV)
počet odbočení 8
frekvenční rozsah TV/RW vstupu 5- 862 MHz
frekvenční rozsah SAT vstupů 950 - 2200 MHz
odbočovací útlum v TV pásmu 4...3 dB ± 1 dB
odbočovací útlum v RW pásmu 20 dB ± 1 dB
odbočovací útlum v SAT pásmu 0...6 dB ± 1 dB
průchozí útlum v TV/RW pásmu 5 dB
průchozí útlum v SAT pásmu 1,5...2,5 dB
výstupní úroveň v SAT pásmu 95 dBµV
výstupní úroveň v TV pásmu 92 dBµV
izolace mezi TV a SAT vstupem > 30 dB
izolace mezi odboč. výstupy > 30 dB
izolace mezi SAT vstupy > 30 dB
přepínání výstupů DiSEqC 2.0, 14/18V, 0/22 KHz
napájení -sng
proudový odběr z přijímače 50± 2 mA (12-20 Vdc)
konektory F-konektory (F-connectors)
pracovní teplota -20°C .....+50°C
hmotnost 0,7 kg
rozměr 145 x 131 x 40 mm
