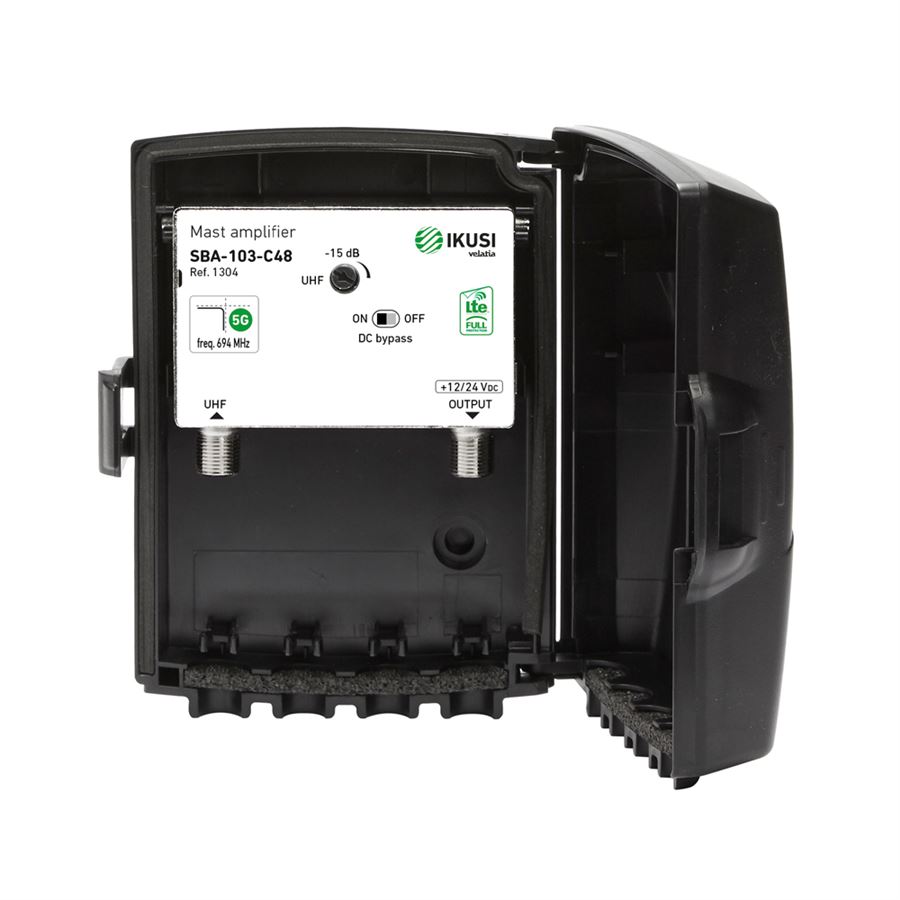

SBA-103_ zesilovač, 1 vst., 1 výst., 470-694 MHz, 113 dBµV, LTE700


Zesilovač SBA-103 je UHF domovní zesilovač s regulací výstupní úrovně vhodný k montáži na stožár do venkovního prostředí. Napájení zesilovače je univerzální buď +24 nebo +12V je realizováno dálkově po koaxiálním kabelu přes výstup. Zesilovače vyráběné SMT technologií jsou umístěny v Zamac odlitku, který je proti povětrnostním podmínkám chráněn novým odolnějším plastovým krytem. Vstupy a výstupy jsou na F-konektory. Součástí zesilovače je vypínač k napájení předzesilovače(+12V nebo +24V dle napájení zesilovače) a kvalitní LTE700 filtr.



počet vstupů/výstupů 1 / 1
vstupy UHF(470-694 MHz)
zesílení 34 dB
zvlnění v pásmu ±2 dB
regulace zesílení 15 dB
šumové číslo 3 dB
max. výstupní úroveň (DIN45004B) 113 dBµV
napájení předzesilovače +12V nebo +24V dle napájení zesilovače (vypínatelný)
napájení +12V / 60 mA nebo +24V / 70 mA
konektory F-konektor
pracovní teplota -10°C .....+60°C
stupeň krytí IP 54
hmotnost 0,37 kg
rozměr balení 96 x 125 x 46 mm




Dokumenty v aktuálním umístění:
  • Žádné dokumenty

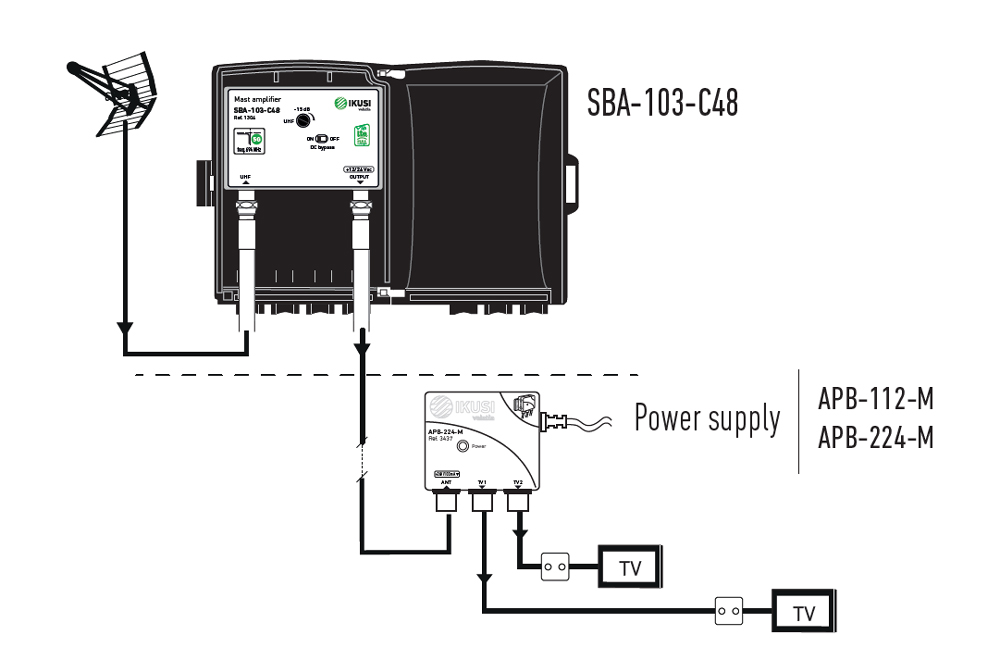

Příklad zapojení:
