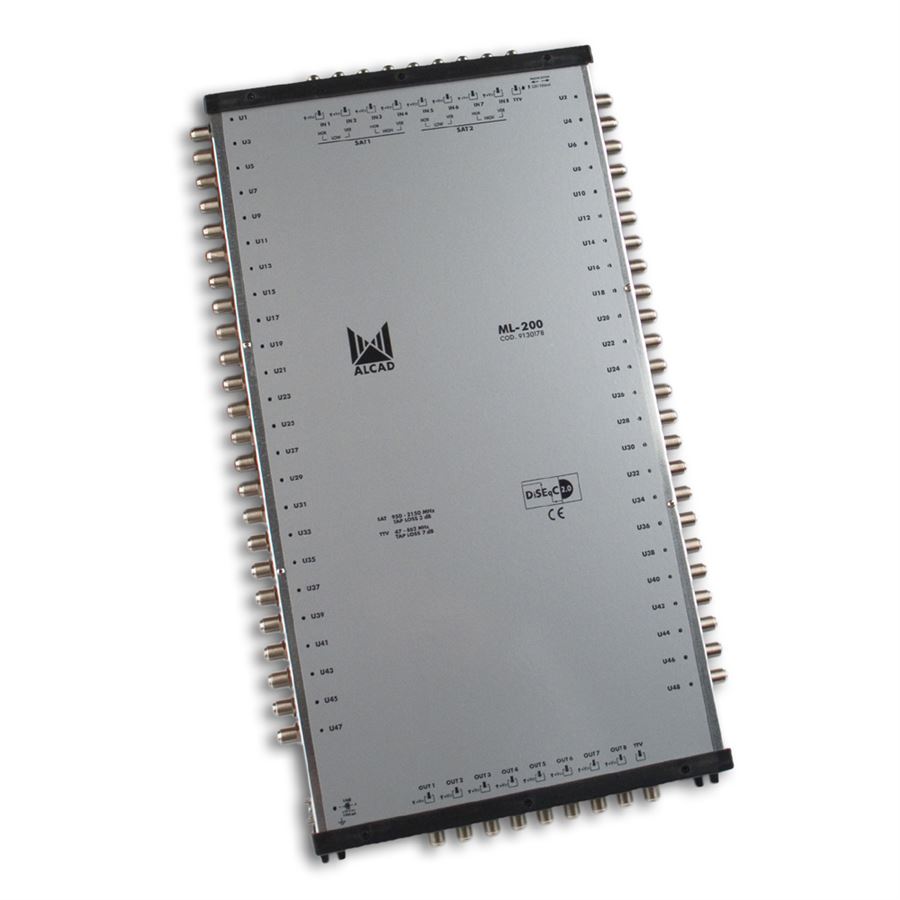

ML-200_ kaskádový multipřepínač 9x48


Multipřepínače ALCAD řady ML jsou kaskádové multipřepínače určené pro skupinový příjem TV/FM/DAB/SAT signálů. Obvykle se používají v kombinaci s hvězdicovým multipřepínačem řady MB ale mohou pracovat i samostatně. V základním zapojení (bez použití zesilovačů) lze kombinovat jeden až dva kaskádní multipřepínač ML a jeden hvězdicový multipřepínač MB. Multipřepínače se vyznačují snadnou instalaci a vysokou provozní spolehlivostí. Umožňují přepínat mezi pasivním a aktivním zpracováním TV/ FM/DAB pásma. Výstupy jsou ovládány řídícími signály podle standardu DiSEqC 2.0. a jsou vybaveny LED indikací připojeného SAT přijímače. Napájení je zajištěno z koncového multipřepínače řady MB a nebo samostaným napájecím zdrojem (není součástí dodávky). Multipřepínače jsou k dispozici v konfiguracích s 9, 13 nebo 17 vstupy a 8, 12, 16, 20, 24, 32, 48 nebo 52 výstupy.


ML-200_ kaskádový multipřepínač 9x48
Cena na dotaz
Skladem: 1 ks
ML-202_ kaskádový multipřepínač 9x8
Cena na dotaz
Skladem: 3 ks

typ kaskádový multipřepínač
počet vstupů 9 (8xSAT + TV)
počet odbočovacích výstupů 48
počet průběžných výstupů 9 (8xSAT + TV)
frekvenční rozsah TV vstupu 47- 862 MHz
odbočovací útlum v TV pásmu aktivní režim 10 dB ±5, pasivní režim 33 dB ±5
výstupní úroveň v TV pásmu aktivní režim 94 dBµV (DIN 45004B), pasivní režim 110 dBµV (DIN 45004B)
průchozí útlum v TV pásmu 4,5 dB ± 0,5
frekvenční rozsah SAT vstupu 950 - 2150 MHz
odbočovací útlum v SAT pásmu 0 dB ±3
výstupní úroveň v SAT pásmu 100 dBµV (IMD3 -35dB), 95 dBµV (IMD2 -35dB)
průchozí útlum v SAT pásmu 3 ...9 dB
izolace mezi TV a SAT vstupem > 24 dB TV/SAT, > 30 dB SAT/TV
izolace mezi výstupy > 25 dB TV, > 30 dB SAT
izolace mezi SAT vstupy > 35 dB
přepínání výstupů DiSEqC 2.0, 14/18V, 0/22 KHz
napájení 13Vdc, v pasivním režimu nemusí být napájen (je-li jinak zajištěno napájení LNB)
napájení LNB 13Vdc / 1500 mA max.
proudový odběr z přijímače SAT 50 mA± 2 (14/18 Vdc)
konektory F-konektory
pracovní teplota -10°C .....+45°C (+55°C s ventilátorem)
rozměr 445 x 260 x 35 mm
