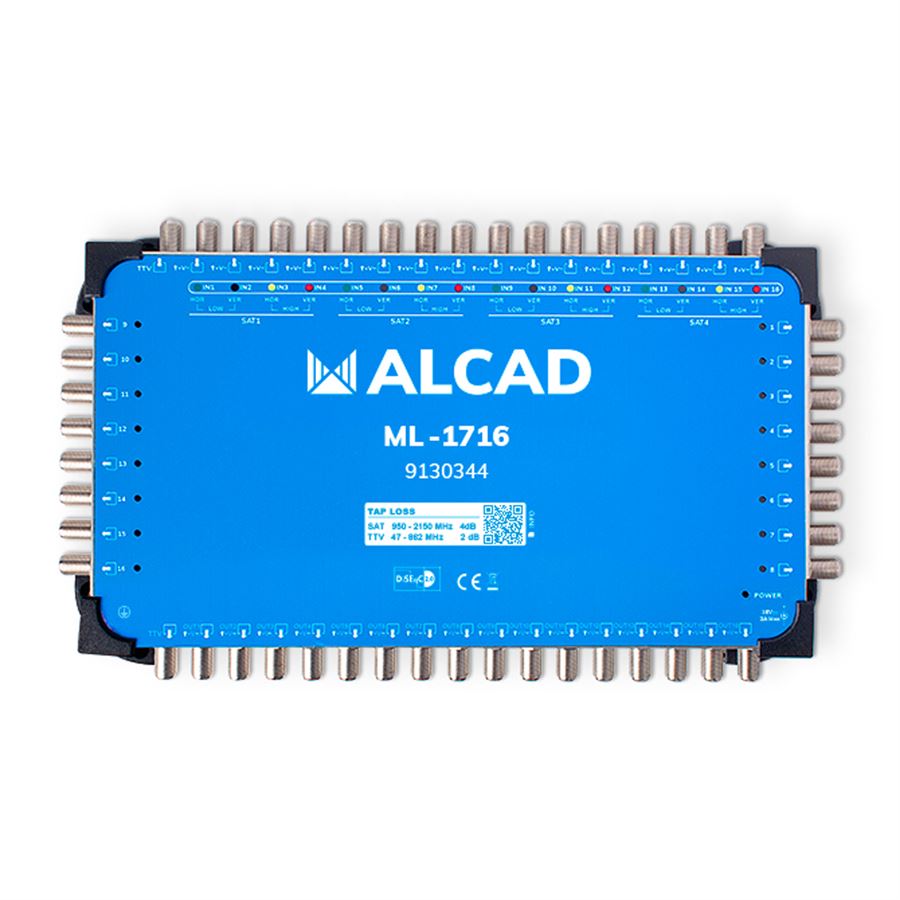

ML-1716_ kaskádový multipřepínač 17x16


Multipřepínače ALCAD inovované řady ML jsou kaskádové multipřepínače určené pro skupinový příjem TV/FM/DAB/SAT signálů. Obvykle se používají v kombinaci s hvězdicovým multipřepínačem řady MB, ale mohou pracovat i samostatně. V základním zapojení (bez použití zesilovačů) lze kombinovat jeden až dva kaskádní multipřepínače ML a jeden hvězdicový multipřepínač MB. Výstupy jsou ovládány řídícími signály podle standardu DiSEqC 2.0. a jsou vybaveny LED indikací připojeného SAT přijímače. Napájení je zajištěno z koncového multipřepínače řady MB a nebo samostaným napájecím zdrojem (není součástí dodávky).



typ kaskádový multipřepínač
počet vstupů 17 (16xSAT + TV)
počet odbočovacích výstupů 16
počet průběžných výstupů 17 (16xSAT + TV)
frekvenční rozsah TV vstupu 47- 862 MHz
odbočovací útlum v TV pásmu 4 dB ±2
výstupní úroveň v TV pásmu 96 dBµV (DIN 45004B)
odbočovací náklon v TV pásmu 2 dB
průchozí útlum v TV pásmu 4,5 dB ±2
frekvenční rozsah SAT vstupu 950 - 2150 MHz
odbočovací útlum v SAT pásmu 1 dB ±2
výstupní úroveň v SAT pásmu 100 dBµV (IMD3 -35dB), 90 dBµV (IMD2 -35dB)
odbočovací náklon v SAT pásmu 3 dB
průchozí útlum v SAT pásmu 4 dB ±1
izolace mezi TV a SAT vstupem > 25 dB TV/SAT, > 65 dB SAT/TV
izolace mezi výstupy > 25 dB TV, > 30 dB SAT
izolace mezi SAT vstupy > 30 dB
přepínání výstupů DiSEqC 2.0, 13/18V, 0/22 KHz
napájení 16Vdc
napájení LNB 16Vdc / 2000 mA max.
proudový odběr z přijímače SAT 42 mA± 2 (13/18 Vdc)
konektory F-konektory
pracovní teplota -10°C .....+45°C (+55°C s ventilátorem)
rozměr 321 x 190 x 45
