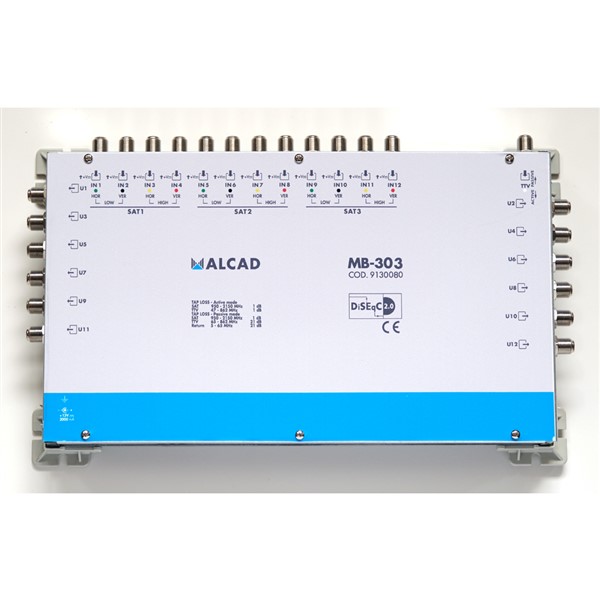

MB-303_ hvězdicový multipřepínač 13x12


Multipřepínače ALCAD řady MB jsou určeny pro skupinový příjem TV/FM/DAB/SAT signálů. Vyznačují se snadnou instalaci a vysokou provozní spolehlivostí. Mohou pracovat jako samostatné hvězdicové multipřepínače nebo jako koncové multipřepínače kaskády s multipřepínačem řady ML. Umožňují přepínat mezi pasivním a aktivním zpracováním TV/ FM/DAB pásma. Výstupy jsou ovládány řídícími signály podle standardu DiSEqC 2.0. a jsou vybaveny LED indikací připojených SAT přijímačů. Součástí dodávky je napájecí zdroj FU-704 zajišťující napájení multipřepínače, připojených LNB, případně i kaskádového multipřepínače ML. Multipřepínače jsou k dispozici v konfiguracích s 9, 13 nebo 17 vstupy a 8 až 52 výstupy.



typ hvězdicová instalace nebo koncový multipřepínač za kaskádovým multipřepínačem řady ML
počet vstupů 13 (12xSAT + TV)
počet výstupů 12
frekvenční rozsah TV vstupu 47- 862 MHz
odbočovací útlum v TV pásmu aktivní režim 1 dB ±2, pasivní režim 21 dB ±2
výstupní úroveň v TV pásmu aktivní režim 96 dBµV (DIN 45004B), pasivní režim 110 dBµV (DIN 45004B)
náklon v TV pásmu 2 dB (aktivní/pasivní režim)
frekvenční rozsah SAT vstupu 950 - 2150 MHz
odbočovací útlum v SAT pásmu 1 dB ±2
výstupní úroveň v SAT pásmu 100 dBµV (IMD3 -35dB), 90 dBµV (IMD2 -35dB)
náklon v SAT pásmu 3 dB (aktivní/pasivní režim)
izolace mezi TV a SAT vstupem > 25 dB TV/SAT, > 65 dB SAT/TV
izolace mezi výstupy > 25 dB TV, > 30 dB SAT
izolace mezi SAT vstupy > 30 dB
přepínání výstupů DiSEqC 2.0, 14/18V, 0/22 KHz
napájení 13Vdc, v pasivním režimu nemusí být napájen (je-li jinak zajištěno napájení LNB)
napájení LNB 13Vdc / 2050 mA max.
proudový odběr z přijímače SAT 42 mA± 2 (14/18 Vdc)
konektory F-konektory
pracovní teplota -10°C .....+45°C (+55°C s ventilátorem)
rozměr 305 x 175 x 45 mm
