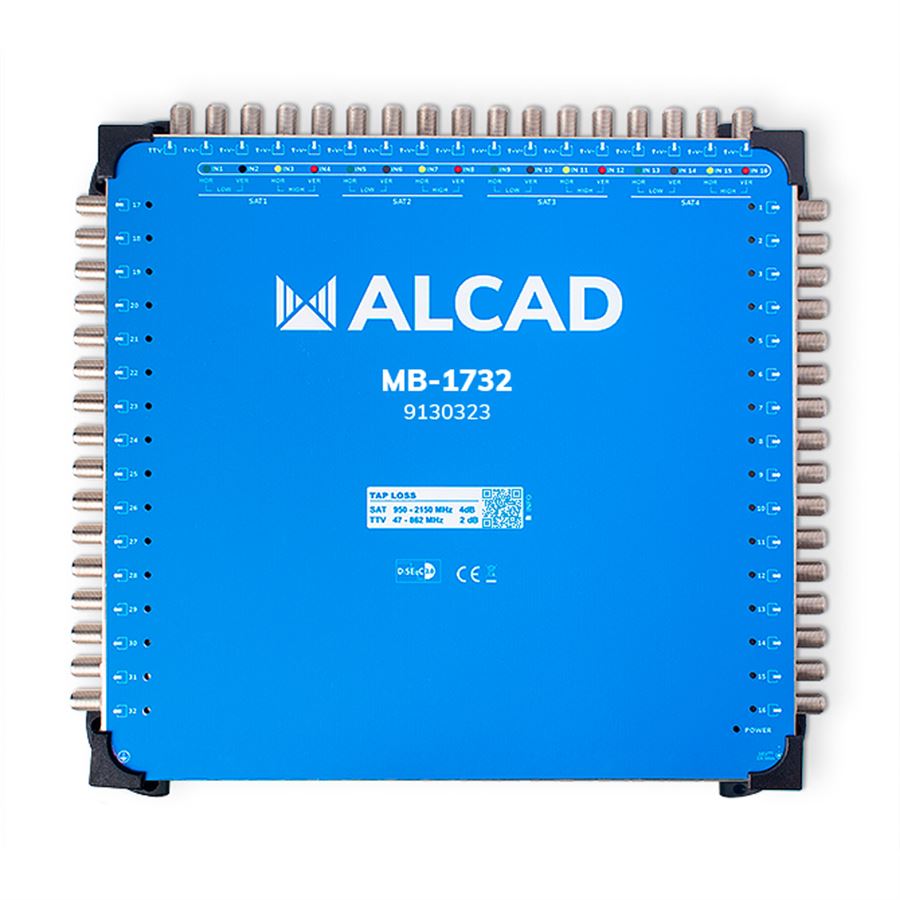

MB-1732_ hvězdicový multipřepínač 17x32


Multipřepínače ALCAD inovované řady MB jsou určeny pro skupinový příjem TV/FM/DAB/SAT signálů. Mohou pracovat jako samostatné hvězdicové multipřepínače nebo jako koncové multipřepínače kaskády s multipřepínačem řady ML. Výstupy jsou ovládány řídícími signály podle standardu DiSEqC 2.0. a jsou vybaveny LED indikací připojených SAT přijímačů. Součástí dodávky je napájecí zdroj FU-162 zajišťující napájení multipřepínače, připojených LNB, případně i kaskádového multipřepínače ML.



typ hvězdicová instalace nebo koncový multipřepínač za kaskádovým multipřepínačem řady ML
počet vstupů 17 (16xSAT + TV)
počet výstupů 32
frekvenční rozsah TV vstupu 47- 862 MHz
odbočovací útlum v TV pásmu 5 dB ±2
výstupní úroveň v TV pásmu 95 dBµV (DIN 45004B)
náklon v TV pásmu 1 dB
frekvenční rozsah SAT vstupu 950 - 2150 MHz
odbočovací útlum v SAT pásmu 6 dB ±2
výstupní úroveň v SAT pásmu 100 dBµV (IMD3 -35dB), 90 dBµV (IMD2 -35dB)
náklon v SAT pásmu 2 dB
izolace mezi TV a SAT vstupem > 25 dB TV/SAT, > 65 dB SAT/TV
izolace mezi výstupy > 25 dB TV, > 30 dB SAT
izolace mezi SAT vstupy > 30 dB
přepínání výstupů DiSEqC 2.0, 14/18V, 0/22 KHz
napájení 16Vdc
napájení LNB 16Vdc / 2000 mA max.
proudový odběr z přijímače SAT 42 mA± 2 (14/18 Vdc)
konektory F-konektory
pracovní teplota -20°C .....+70°C
rozměr 322 x 302 x 45 mm
