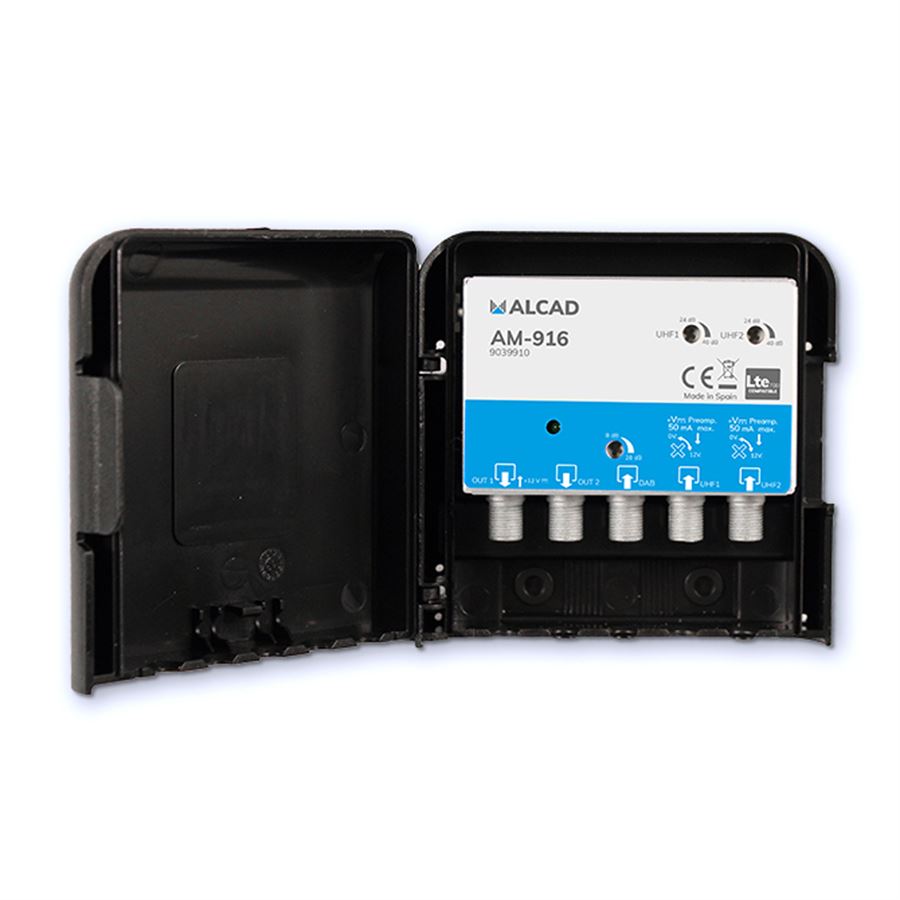

AM-916_ zesilovač 3 vstupy,DAB - UHF - UHF, LTE 700


Nová řada zesilovačů AM jsou 1, 2, 3 a 4 vstupé širokopásmové domovní zesilovače vhodné i do venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci výstupní úrovně. Napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup. Originální napájecí zdroje jsou AL-105 nebo AL-205, které jsou včetně napájecí vyhýbky a mají v sobě integrován i širokopásmový rozbočovač. Zesilovače vyráběné SMT technologií jsou umístěny v Zamac odlitku, který je proti povětrnostním podmínkám chráněn novým odolnějším plastovým krytem. Vstupy a výstupy jsou na F-konektory. Plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (pomocí přiloženého třmenu) tak i na stěnu. U vybraných vstupů je relizováno přes vypínač napájení předzesilovačů +12V/50 mA. U nové řady je vylepšeno elektrické a mechanické propojení mezi plošným spojem a Zamac odlitkem které vede k větší odolnosti proti rozkmitání zesilovače. Zesilovač AM-916 má potlačené LTE700.



počet vstupů/výstupů 3 / 2
vstupy DAB/BIII(160-260 MHz) _ UHF1(470-694 MHz) _ UHF2(470-694 MHz)
zesílení 28 dB (DAB), 40 dB (UHF)
zvlnění v pásmu ±1 dB (FM/DAB/BIII), ±2 dB (UHF)
regulace zesílení 20 dB (DAB), 16 dB (UHF)
šumové číslo 5 dB (FM/DAB), 3,5 dB (UHF)
max. výstupní úroveň (DIN45004B) 108 dBµV
max. výstupní úroveň (IMD3 -66 dB) 105 dBµV
max. výstupní úroveň (IMD2 -60 dB) 93 dBµV
potlačení mezi vstupy >30 dB
tlumení odrazu na vstupu >10 dB
napájení předzesilovače 12V/50 mA pro vstupy UHF (vypínatelný)
napájení +12V / 80 mA (externí zdroj AL-105 nebo AL-205)
konektory F-konektor
pracovní teplota -10°C .....+65°C
stupeň krytí IP 53
hmotnost 0,25 kg
rozměr balení 110 x 125 x 45 mm
