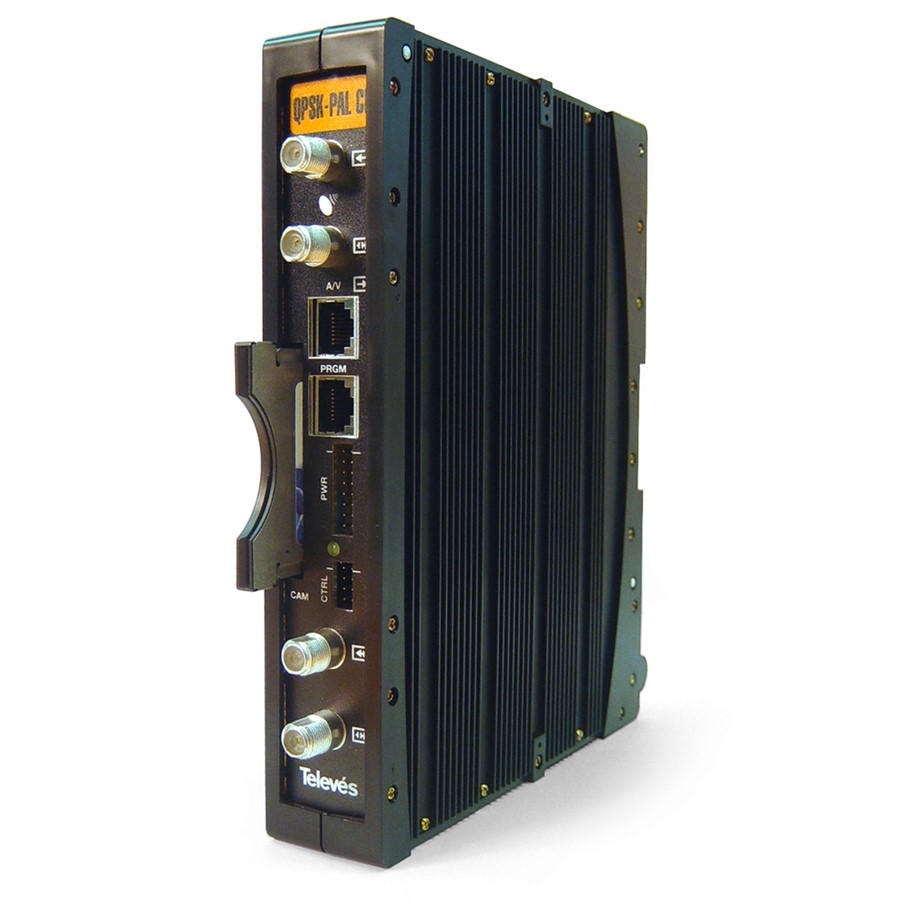

5000_ DVB-S stereo BG přijímač, common interface, T-05


Skupinový satelitní přijímač ref. 5000 je součástí hlavní stanice TELEVES série T05. Je určen pro příjem scramblovaných satelitních digitálních programů a jejich VSB modulaci do TV pásma 46 až 862 MHz. Výstupní modulátor s SAW filtrem umožňuje provoz ve standardech CCIR BG STEREO. Ref. 5000 je plně kompatibilní s dalšími prvky hlavní stanice TELEVES T05 a T0X. Lze jej přímo kombinovat s pozemními digitálními přijímači ref. 5044 a kanálovými procesory ref.5179. Přijímač se programuje programátorem ref.7254.



vstupní frekvence 950 - 2150 MHz
krok ladění 1 MHz
rozsah vstupní úrovně 44 - 84 dBµV
napájení LNB +18V / 500 mA max.
symbolová rychlost 3 - 45 Mb/s
FEC 1/2, 2/3, 3/4, 5/6, 7/8
výstupní frekvence 46 - 862 MHz
krok ladění výst. frek. 0,25 MHz
modulace VSB
výstupní úroveň 80 ± 5 dB
rozsah regulace výstupu 15 dB
poměr signál/šum > 60 dB
útlum vstupní/výstupní smyčky 0,9 ± 0,1 dB
napájení 5 V / 1300mA, +15V / 370 mA (ze zdroje ref. 5029/from the power supply unit ref. 5029)
CAM vstup CI slot (EN 50221)
programování ref. 7254
konektory F-konektor (F-connector)
rozměr 197 x 163 x 35 mm
hmotnost 1 kg
