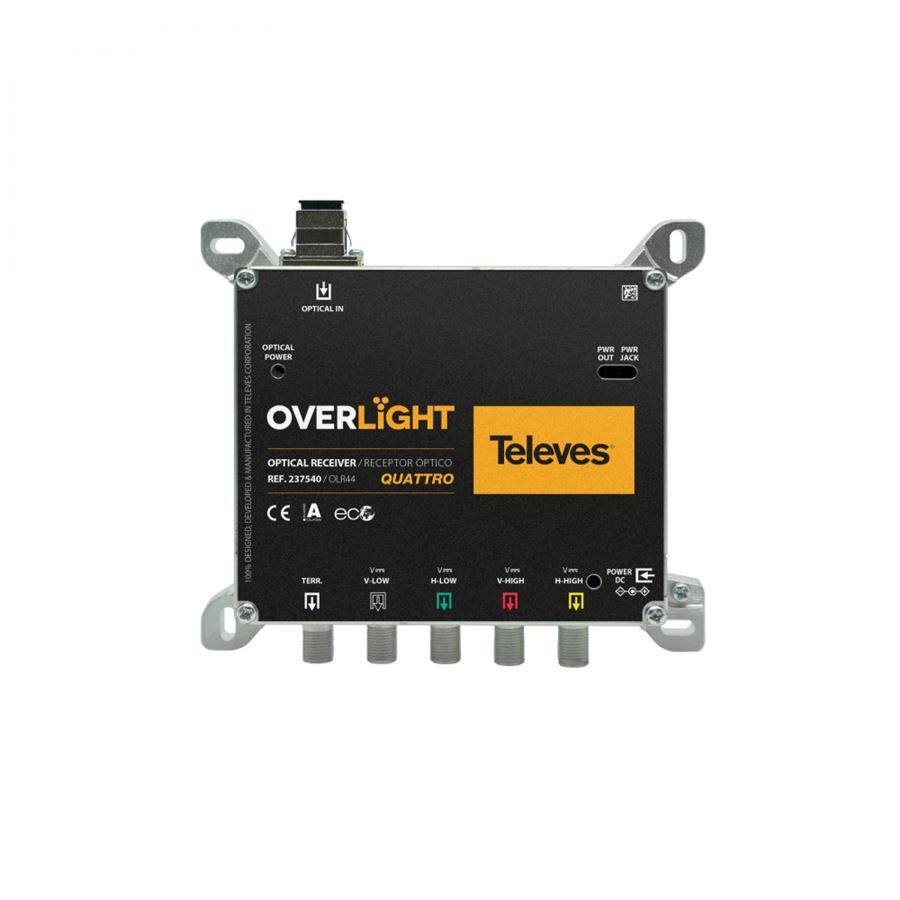

237540_ optický quatro přijímač s DVB-T výstupem, Overlight serie


237540 je optický širokopásmový satelitní a pozemní přijímač zachycuje televizní optický signál na jediném vlákně (1100...1650 nm) a obnovuje původní pozemní a satelitní televizní signál, přičemž poskytuje 4 RF výstupy s režimem Quattro: na každém konektoru je k dispozici jedna ze čtyř kombinací polarity a pásma TVSAT.



počet vstupů/výstupů 1x optický / 4x SAT ( Low H, Low V, High H, High V) 1x TV (87-694 MHz)
typická výstupní úroveň TV 79...83 dBuV
typická výstupní úroveň SAT 64....71 dBuV
optické okno -13 ... -6 dBm, 1200 až 1650 nm
optický konektor FC/PC
napájení z multipřepínače (750 mA/12V) nebo z externího zdroje 12 .. 18V DC
rozměr balení 140 x 90 x 30 mm
provozní teplota -5 ...+45°C




Dokumenty v aktuálním umístění:
  • Žádné dokumenty

Příklad zapojení OVERLIGHT  série.
